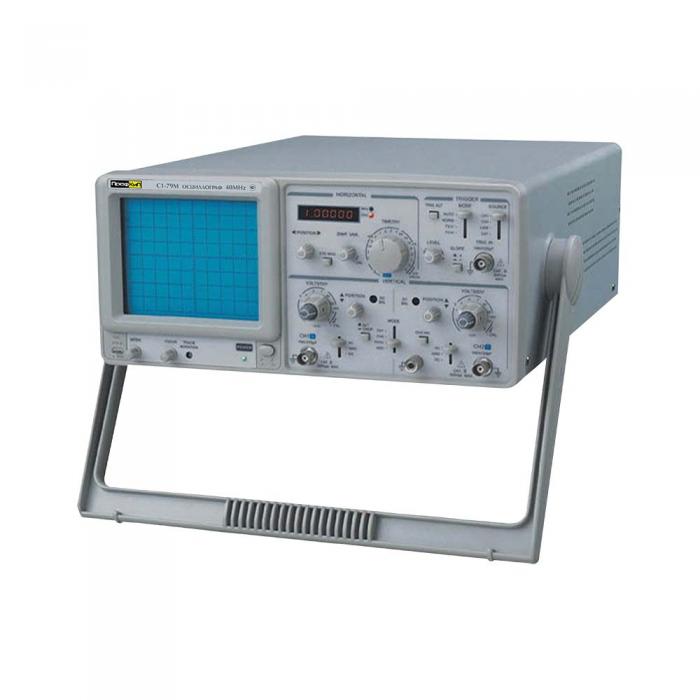

ПрофКиП С1-127М осциллограф универсальный

Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

прямоугольный, 6 дюймов

Экспозиционная площадь

8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение

12 кВ

Z-вход

Входной сопротивление

~47 кОм

Входной уровень

≥ 5 Впик-пик

Частотный диапазон

2 МГц

Канал вертикального отклонения

Чувствительность

1 мВ /дел … 1 В /дел ±5%

Полоса пропускания (-3 дБ)

0 МГц … 50 МГц (открытый вход)

10 Гц … 50 МГц (закрытый вход)

Время нарастания

≤ 8.75 нс

Входной импеданс

~ 1МОм /25 пФ

Максимальное входное напряжение

400 В

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Режим работы

канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Коэффициент развертки

0.2 мкс /дел … 0.5 с /дел

20 нс /дел … 50 мс /дел при масштабировании

Точность

±3%

±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)

Масштабирование развертки

х 10

Максимальный коэффициент развертки

20 нс /дел

Линейность развертки

±5%

±10% при масштабировании

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)

Синхронизация

блокировка уровня синхронизации

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)

Вход усилителя

закрытый (AC)

Полярность синхронизации

«+» или «-»

Чувствительность (20 Гц … 2 МГц)

0.5 дел (CH1, CH2)

2.0 дел (ALT)

200 мВ (EXT)

ТВ-синхронизация > 1дел или 1 В (EXT)

Чувствительность (2 МГц … 20 МГц)

1.5 дел (CH1, CH2)

3.0 дел (ALT)

800 мВ (EXT)

ТВ-синхронизация > 1дел или 1 В (EXT)

Внешний вход синхронизации

Входной импеданс

1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

400 В при 1 кГц

Режим X-Y

Чувствительность

5 мВ /дел … 5 В /дел ±4%

Частотный диапазон X-входа

500 кГц

Сдвиг фазы

≤3° (50 кГц)

Выходной сигнал

Выход сигнала канала 1

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц

Коэффициент

в пределах 48:52

Выходное напряжение

2 Впик-пик ±2%

Выходной импеданс

1 кОм

Частотомер

Разрядность

6-разрядный

Частотный диапазон

10 Гц … 50 МГц

Общие данные

Питание

110 В /220 В ±10%, 50 Гц /60 Гц

Габаритные размеры

310х150х455 мм

Наименование

Количество

Осциллограф универсальный ПрофКиП С1-127М

1 шт.

Делитель

2 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
